Zrozumienie podstaw: jakie są dwa podstawowe typy sprężyn zawieszenia samochodowego?

The dwa podstawowe typy sprężyny zawieszenia samochodowego są sprężyny śrubowe i resluby piórowe . Te dwa komponenty reprezentują podstawową technologię stosowaną do utrzymywania ciężaru pojazdu i pochłaniania wstrząsów drogowych w zdecydowanej większości nowoczesnych i klasycznych projektów samochodów. Chociaż istnieją inne systemy, takie jak resory pneumatyczne lub drążki skrętne, odmiany cewek i piór pozostają stiardami branżowymi ze względu na ich niezawodność, opłacalność i wydajność sprawdzoną przez dziesięciolecia ewolucji inżynieryjnej.

Rola sprężyn śrubowych w nowoczesnej inżynierii samochodowej

Sprężyny śrubowe są the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

Na czym opiera się zasada mechaniczna sprężyny śrubowej skręcanie . Gdy sprężyna jest ściskana, sam drut faktycznie się skręca, gromadząc energię, która jest następnie uwalniana w celu popchnięcia koła z powrotem w stronę ziemi. Taka konstrukcja pozwala na znaczny skok w stosunkowo małej przestrzeni pionowej, dzięki czemu idealnie nadaje się do niezależnych systemów zawieszenia.

Zalety systemów sprężyn śrubowych

Podstawową zaletą sprężyny śrubowe jest ich zdolność do oferowania wysoce przestrajalnych rozwiązań stawka wiosenna , co bezpośrednio wpływa na właściwości jezdne pojazdu. Inżynierowie mogą zmieniać grubość drutu, średnicę cewki i liczbę zwojów, aby zapewnić miękką i wygodną jazdę lub sztywne, sportowe wrażenia.

• Wysoki stopień elastyczności w geometria zawieszenia projekt.
• Mniejsza waga w porównaniu z tradycyjnymi, wytrzymałymi alternatywami.
• Kompatybilność z Kolumna MacPhersona i multi-link suspension setups.
• Stopień sprężania liniowy lub progresywny w zależności od rozstawu cewek.

Trwała użyteczność resorów piórowych w pojazdach ciężkich

Sprężyny piórowe są one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional nośność .

W odróżnieniu od sprężyn śrubowych, resluby piórowe służą podwójnemu celowi: działają jako element tłumiący i łącznik konstrukcyjny. Ponieważ są przykręcone bezpośrednio do podwozia pojazdu i osi, pomagają zlokalizować oś bez konieczności stosowania dodatkowych wahaczy, upraszczając ogólną architekturę zawieszenia w trudnych zastosowaniach.

Charakterystyka konstrukcji resorów piórowych

Nowoczesne resluby piórowe generalnie występują w dwóch odmianach: wielolistnej i jednolistnej. Systemy wieloskrzydłowe wykorzystują kilka warstw o ​​różnej długości, aby zapewnić progresywny opór – w miarę zwiększania ciężaru coraz więcej skrzydeł utrzymuje ładunek.

• Doskonała dystrybucja obciążenie podwozia na szerszym obszarze kadru.
• Uproszczona konstrukcja zmniejszająca liczbę ruchomych części w zespole tylnej osi.
• Wysoka trwałość w ekstremalnych warunkach wagowych i w warunkach terenowych.
• Łatwość naprawy i wymiany w warunkach floty komercyjnej.

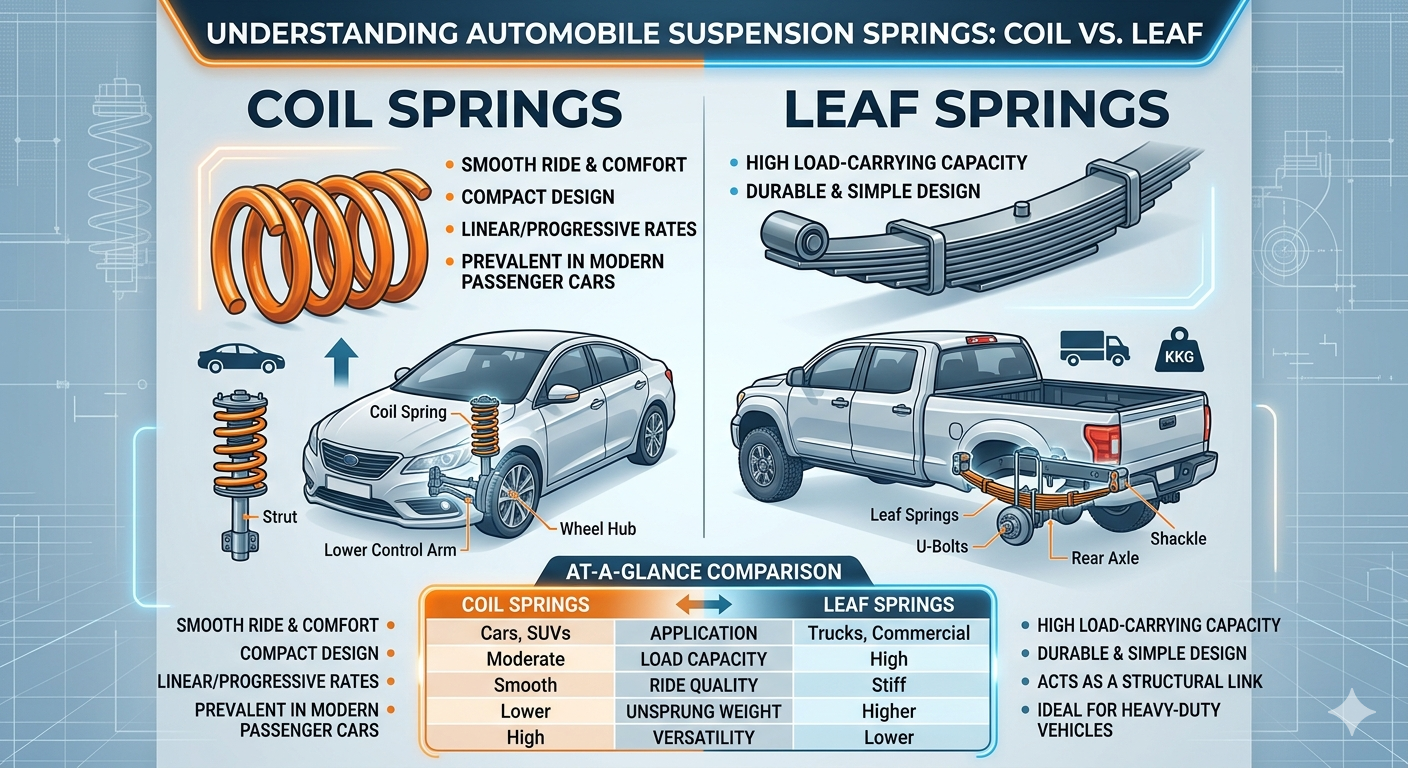

Analiza porównawcza: Sprężyny śrubowe a resory piórowe

Wybór pomiędzy sprężyny śrubowe i resluby piórowe zależy całkowicie od przeznaczenia pojazdu i pożądanej równowagi pomiędzy komfortem a użytecznością. Podczas gdy resory śrubowe dominują na rynku samochodów osobowych ze względu na płynną jazdę, resory piórowe pozostają królem w sektorze przemysłowym i transportowym.

Tabela 1: Porównanie techniczne dwóch podstawowych typów resorów zawieszenia samochodowego.

Czynniki wydajności technicznej i nauka o materiałach

Skuteczność sprężyny zawieszenia samochodowego jest zakorzeniona w materiałoznawstwie, w szczególności w zastosowaniu materiałów o dużej wytrzymałości na rozciąganie chromowo-krzemowy or chromowo-wanad stal. Stopy te zostały wybrane ze względu na wysoką granicę sprężystości, zapewniającą powrót sprężyny do pierwotnego kształtu nawet po milionach cykli ściskania.

Na przykład w standardowym pojeździe osobowym: a sprężyna śrubowa może mieć sztywność sprężyny wynoszącą 300 funtów/cal. Oznacza to, że na każde 300 funtów przyłożonej siły sprężyna ściska się dokładnie o jeden cal. Dla odmiany ciężki wiosna liściasta opakowanie w pojeździe użytkowym może mieć progresywną stawkę, która zaczyna się od 500 funtów na cal i wzrasta do 1200 funtów na cal, gdy pojazd osiąga maksymalną ładowność. Zapobiega to „osiadaniu” zawieszenia pod dużym obciążeniem.

Wpływ na masę nieresorowaną

Jednym z kluczowych wskaźników technicznych w projektowaniu zawieszenia jest masa nieresorowana — masa zawieszenia, kół i innych elementów bezpośrednio z nimi połączonych, a nie wspieranych przez sprężyny. Sprężyny śrubowe w znacznie mniejszym stopniu przyczyniają się do masy nieresorowanej niż resory piórowe. Niższa masa nieresorowana pozwala oponom dokładniej śledzić niedoskonałości drogi, dlatego prawie wszystkie wyczynowe pojazdy wyścigowe wykorzystują wyrafinowane konfiguracje amortyzatorów typu Coil-over.

Konserwacja i oznaki awarii sprężyn zawieszenia

Utrzymanie dwa podstawowe typy automobile suspension springs ma kluczowe znaczenie dla bezpieczeństwa pojazdu, ponieważ pęknięta sprężyna może prowadzić do utraty kontroli lub uszkodzenia opony. Chociaż resory są projektowane tak, aby wytrzymać cały okres eksploatacji pojazdu, czynniki środowiskowe, takie jak sól drogowa i ekstremalne ciągnięcie, mogą spowodować przedwczesną awarię.

Dla sprężyny śrubowe , najczęstszym rodzajem awarii jest korozja prowadząca do pęknięcia naprężeniowego. Pęknięta cewka może powodować nierówne ustawienie pojazdu lub głośne „stukanie” podczas jazdy po nierównościach. Dla resluby piórowe najczęstszymi problemami są „zwisanie” (utrata łuku) lub pękanie pojedynczych liści w opakowaniu.

• Kontrola wizualna: Poszukaj pęknięć, silnej rdzy lub przechyleń na jedną stronę.
• Test odbicia: Naciśnij róg pojazdu; jeśli odbije się więcej niż dwukrotnie, amortyzatory lub sprężyny mogą być zużyte.
• Zużycie opon: Nierównomierne zużycie opon często wskazuje na zwiotczenie sprężyny, które spowodowało zmianę zbieżność kół .

Ewolucja i przyszłe trendy w technologii wiosennej

Podczas sprężyny śrubowe i resluby piórowe pozostają standardami, w przemyśle motoryzacyjnym obserwuje się zwrot w kierunku materiałów kompozytowych. Niektóre nowoczesne pojazdy zastąpiły tradycyjne stalowe resory piórowe tworzywo sztuczne wzmocnione włóknem (FRP) wzory jednolistne. Oferują one tę samą wytrzymałość przy 70% zmniejszeniu masy, co znacznie poprawia oszczędność paliwa i jakość jazdy.

Co więcej, wzrost liczby pojazdów elektrycznych (EV) stawia nowe wymagania systemy zawieszenia . Ponieważ pojazdy elektryczne przewożą ciężkie zestawy akumulatorów, ich sprężyny muszą wytrzymywać większe stałe obciążenia, zachowując jednocześnie cichą, wolną od wibracji kabinę. Doprowadziło to do opracowania wyrafinowanych sprężyn śrubowych o zmiennym skoku, które mogą pozostać miękkie w przypadku małych zmarszczek, ale natychmiastowo sztywnieją podczas pokonywania zakrętów lub hamowania.

Często zadawane pytania (FAQ)

1. Który typ sprężyny jest lepszy do jazdy terenowej?

To zależy od celu. Sprężyny śrubowe generalnie oferują lepszą „artykulację” (zdolność kół do samodzielnego poruszania się po dużych przeszkodach), natomiast resluby piórowe są preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Czy mogę wymienić resory piórowe na sprężyny śrubowe?

Tak, ale wymaga to pełnego zestaw do konwersji zawieszenia . Ponieważ resory piórowe również ustalają oś, konwersja na cewki wymaga dodania wahaczy i prowadnicy utrzymującej oś w miejscu, co stanowi duże przedsięwzięcie inżynieryjne.

3. Dlaczego niektóre pojazdy korzystają z obu rozwiązań?

Korzysta z nich wiele pickupów sprężyny śrubowe z przodu, co zapewnia precyzyjne sterowanie i wygodę podczas użytkowania resluby piórowe z tyłu, aby udźwignąć ładunek na platformie ciężarówki. To hybrydowe podejście wykorzystuje mocne strony obu podstawowych typów.

4. Jak długo zwykle wytrzymują sprężyny zawieszenia samochodowego?

W idealnych warunkach, sprężyny zawieszenia może wytrzymać ponad 150 000 mil. Jednakże w regionach, w których występują duże ilości śniegu i soli drogowej, ze względu na zmęczenie spowodowane korozją mogą one wymagać wymiany znacznie wcześniej.

Końcowe przemyślenia na temat wyboru zawieszenia

Zrozumienie jakie są dwa podstawowe typy resorów zawieszenia samochodowego to pierwszy krok w docenieniu złożonej inżynierii, która zapewnia stabilność i bezpieczeństwo naszych pojazdów. Niezależnie od tego, czy jest wszechstronny i wygodny sprężyna śrubowa lub wytrzymałe i niezawodne wiosna liściasta obie technologie w dalszym ciągu odgrywają kluczową rolę w globalnej infrastrukturze transportowej. W miarę ewolucji materiałów i masy pojazdów te dwa podstawowe typy prawdopodobnie pozostaną podstawą zawieszeń samochodowych przez wiele lat.
